当前位置:首页 > 产品中心 > 液压抓斗

液压抓斗

  • 电动液压抓斗
  • 产品细节

电动液压抓斗

产品描述:电动液压抓斗是一种自带电机、液压泵等液压系统,并通过外部电源驱动实现开闭的的抓斗。
服务热线:137-9383-8267
立即咨询

一、产品简介

综合运用电液压力机械技术,抓取力度大,全自动化程度较高,多用于铁矿、废铁料、废旧钢制品、垃圾堆等散装物料的装卸工具。

二、产品参数表

电动液压抓斗参数表

三、电动液压抓斗结构组成

1、壳体;2、斗瓣;3、油箱及油缸;4、吊环及卸扣;5、电机;6、液压泵系统。

四、电动液压抓斗分类及应用场合

具体分类及应用场合如下,供客户参考:

1、双瓣式:主要配合单钩起重机用于抓取各类散货,常用于船舶、码头等。

2、多瓣(桔瓣)式:主要配合单钩起重机用于抓取生活垃圾、废钢等物料,常用于环保电厂、钢厂等。

3、木材抓斗:主要配合单钩起重机用于装卸原木,常用于木材堆场、码头等。

4、矩形抓斗:主要配合单钩起重机用于航道清理生活垃圾,或用于钢厂装卸火车车厢内的废钢等。

5、秸秆抓斗:主要配合单钩起重机用于装卸堆垛困扎好的秸秆,常用于环保电厂。

电动液压多瓣抓斗主要用于废钢、生铁、石块等不规则散货的装卸,适用于钢厂、垃圾焚烧处理、港口、铁路中转等场合。

电动液压双瓣抓斗适合任何起重机的装卸,最大粒度直径不超过100mm的散货,特别是配套使用集装箱桥机、船用吊、多功能门机上可大大提高起重机综合使用性能。

电动液压多瓣、双瓣抓斗是依靠抓斗本身携带的电动液压系统完成抓斗的开闭动作,综合采用了电气液压、机械技术、系统设计,自动化程度高、高效节能、挖掘力和闭合力高于同规格绳索式抓斗。

五、电动液压抓斗产品特点

本产品结构紧凑,造型美观,节约能源及操作简便,根据不同的行业和使用场合及抓取物料的不同选型分为,抓爪分为多瓣式和两瓣式。(多瓣分为圆形和矩形,斗爪有封闭形、半开形和开形)

1、电机启动电流小,对电器元件有保护作用,减小对电网的负荷,保证整套设备正常工作;

2、液压系统启动压力冲击小,不容易爆管

3、系统刚性高,速度稳定性好

4、维护方便,维修简单

5、抓斗工作时噪音小,工作平稳

6、抓斗可连续24小时工作且故障率低。

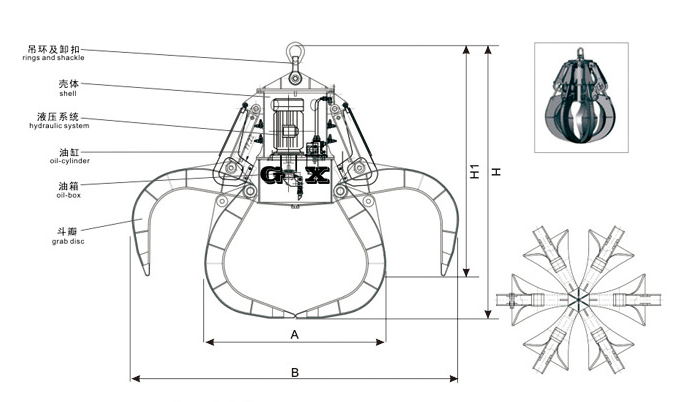

六、电动液压抓斗设计图纸

电动液压抓斗设计图纸

七、产品图片及使用案例

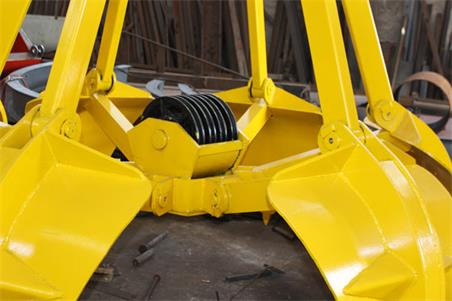

产品图片

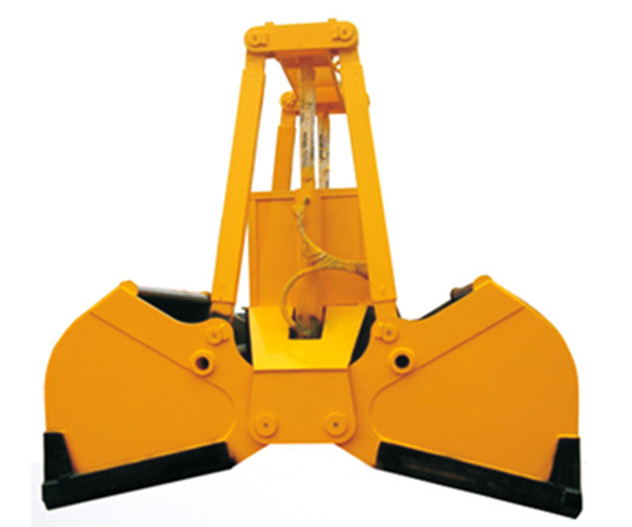

电动液压双瓣抓斗图片

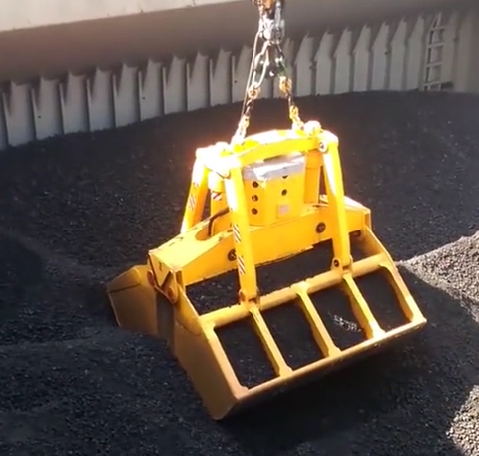

电动液压双瓣抓斗煤渣厂应用图片

煤渣抓取中

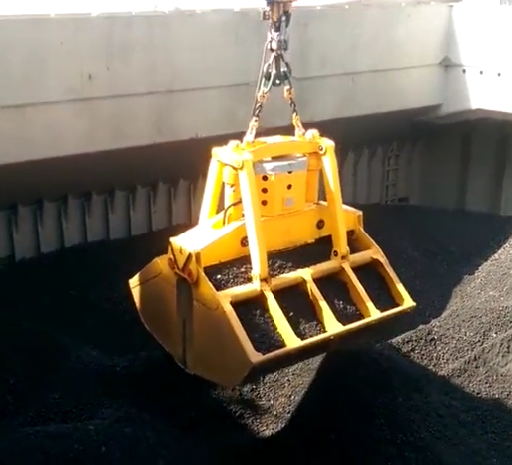

电动液压抓斗工作图片

煤渣抓取完毕

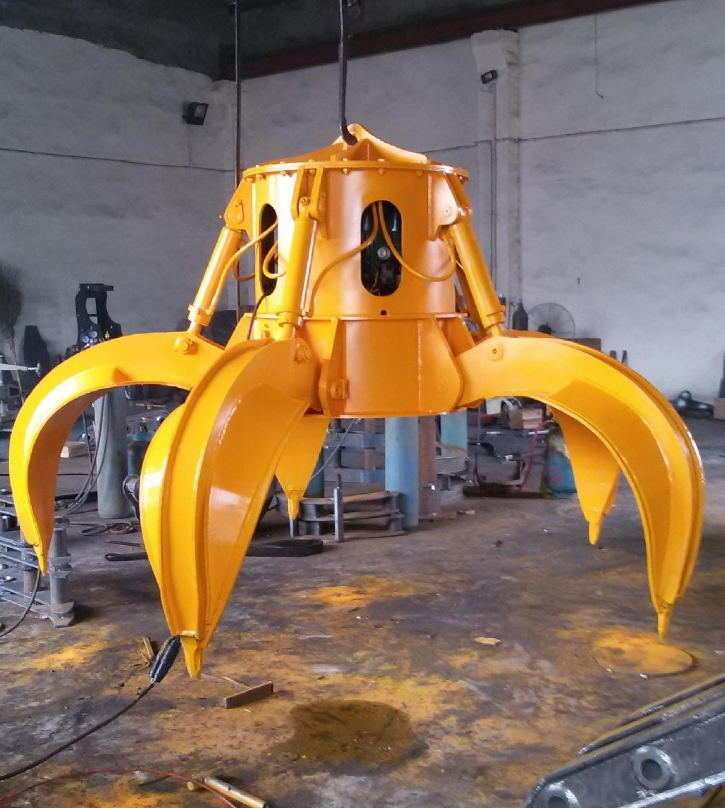

电动液压多瓣抓斗图片

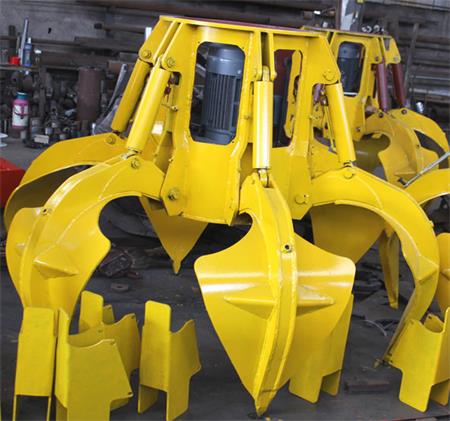

电动液压多瓣式抓斗图片

八、电动液压抓斗工作原理

开启原理:当电机运转时,液压泵从油箱中泵出液压油。当抓斗需要打开时,液压油通过单向阀经压力管道流向油缸的杆腔。同时,压力油将打开液压控制单向阀的回油口。没有杆腔的油缸中的机油将通过回油滤清器返回油管并返回油箱。当气缸活塞杆向气缸收缩时,抓斗逐渐打开。电机关闭时,单向阀和液压单向阀可以锁定油缸内的油压,防止抓斗自动关闭。
      闭环原理:当马达运转时,液压泵将泵放入压力管并操作电气柜。液压油通过单向阀和压力管进入气缸的无杆腔。同时,压力油打开道路液压控制单向阀控制油路,使油缸中的液压油通过压力管路进入杆腔,液压控制单向阀通过回油管和机油滤清器流回油箱。
