液压抓斗

无线遥控抓斗

产品描述:用无线遥控器操作作业状态,是一种配在单卷筒起重机下的取物装置。
服务热线:137-9383-8267
立即咨询

一、什么是无线遥控抓斗

简单来讲就是无线电遥控系统与电动液压系统两种技术相结合配置在抓斗上产生的起重机械配件,使操作更加方便自如,提高工作效率。

二、产品特点

1、采用轴向柱塞液压泵恒功率控制系统,充分发挥电机的功率,减小了电机能耗损失,采用遥控电气控制系统,优化操作性能,方便人员的操作和观察。

2、提升与抓手动作复合,提高了作业效率。

3、增强型结构装置,能够满足较差的工况要求。

4、先进的机电一体化控制系统稳定可靠。

5、仿生设计,类似人手捧取物料的方式,沿物料垂直方向切入物料,减少了物料对抓斗的阻力,抓取物料时方便快捷。

6、整机造型美观,采用国际流行结构研发设计。

7、整机标准化程度高,备品配件易于更换,采用模块化设计,维修和维护更加方便。

8、整机设计采用美国参数技术公司三维设计软件设计,整体经过运动分析,结构分析和应力分析。

三、适用范围及对象。

可与船用起重机配套使用,广泛应用于船舶、港口、车站、工厂、矿山、钢厂、码头、野外作业等物料搬运场合,只需要使用起重机吊起,把220V或380V的电源联接在机电液压遥控抓斗内部的电控系统上即可。设备配有自有动力系统,由机电控制系统和液压系统组成,工作过程简单有效,主要用于装卸矿粉、煤炭、粮食、化肥、工业盐、氧化铝等各种散货,可以快速抓取铁砂石、垃圾、石子等散状物质,是煤炭、矿石粉、散状化肥、黄沙等散货装卸的理想工具。

四、无线遥控抓斗的规格表

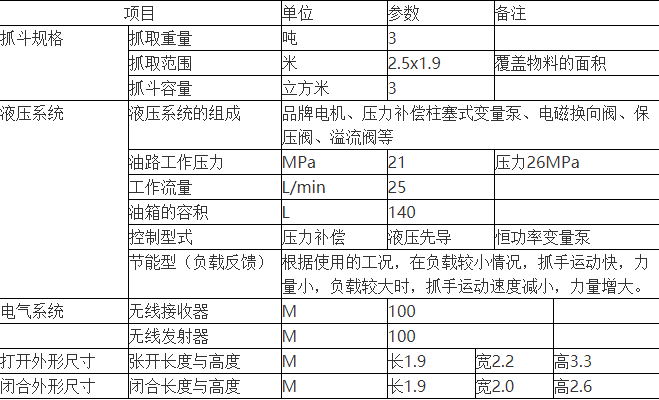

液压遥控抓斗规格表

五、无线遥控抓斗的工作原理。

自带封闭的液压系统,液压系统由无线遥控装置来控制电磁阀,通过电磁阀换向来控制油缸上下腔的变化,油缸的缸体下端与抓斗的下承梁连接在一起,油缸的活塞杆上端与抓斗滑移座连接在一起。

当抓斗处在打开状态,要抓取货物,松抓斗钢丝绳,在滑移块重量带动下,活塞杆被压进缸体内,这时,按一下遥控器,让油缸上下腔的油路关闭,锁住了滑移座,使滑移座与下承梁连为一体,提升钢丝绳,抓斗抓取货物。

当抓斗处在闭合状态,要释放货物,只要按一下遥控发射器,控制电磁阀得电,液压系统油路打开,滑移块将油缸活塞杆拔出,顶住上承梁,抓斗打开释放货物。

当遥控抓斗是用于装车或装漏斗的工况,有时不需要一下子将抓斗全部打开,只要在抓斗开到所需要的大小时,按一下遥控发射器,控制电磁阀得电,液压系统油路关闭,抓斗就开多大。抓斗开启过程中可以按人的意愿任意停顿。

六、与电动液压抓斗对比优势。

电动液压抓斗需要配置电缆卷筒和稳索卷筒装置,遥控抓斗则不需要;手拉式抓斗、落地式打开抓斗除了开闭机构外,还需要设有二根缓冲油缸,二根缩节式导轨,遥控抓斗将开闭机构、缓冲、缩节式导轨三为一体,简化了抓斗的结构。

无线遥控抓斗可以在可在高温、严寒、粉尘、雨天等环境下作业而其性能不受影响,抓斗遥控距离可达 50 米以上,抓斗采用高性能蓄电池,每次充电后,抓斗可连续作业 100 小时以上。

七、产品高清图片及应用案例

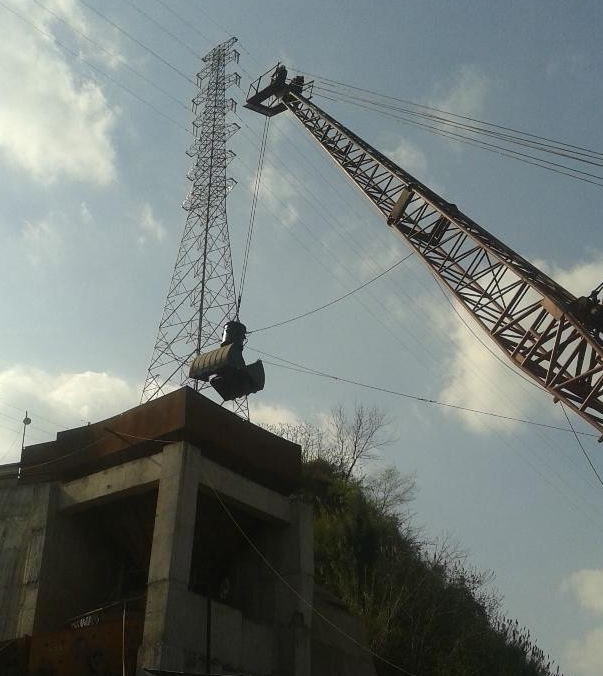

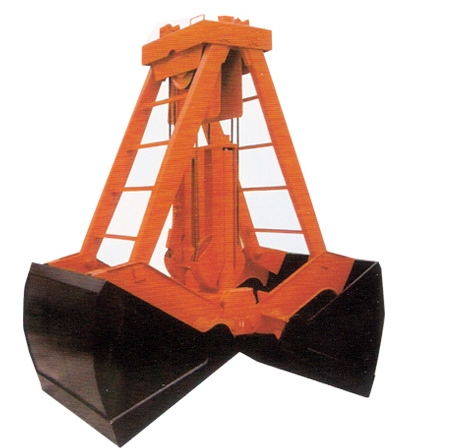

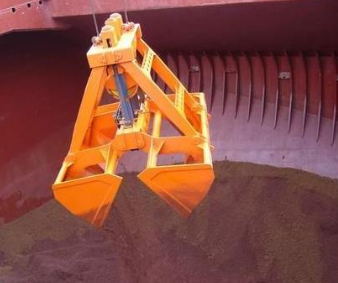

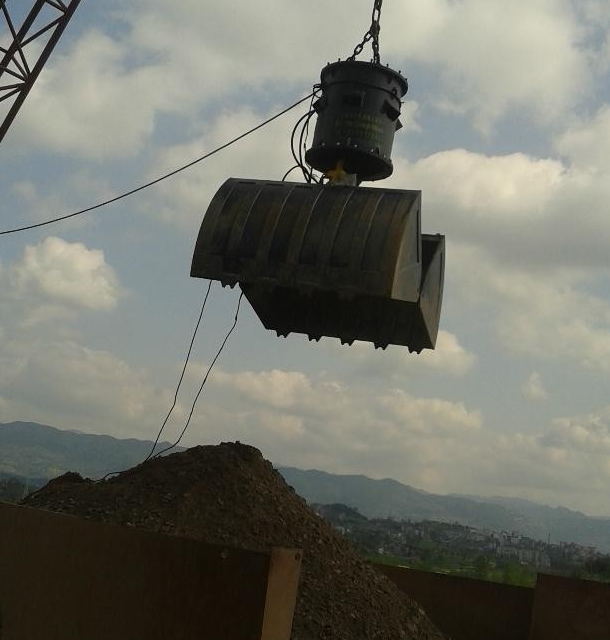

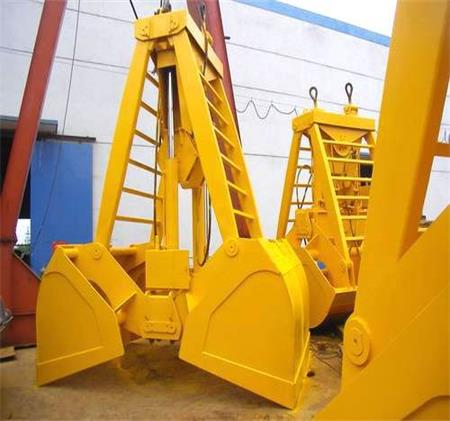

液压遥控抓斗图片及应用案例

液压遥控抓斗图片及应用案例
