起重机抓斗

  • 四绳抓斗生产图片
  • 四绳抓斗作业现场
  • 四绳抓斗实拍图片

四绳抓斗

产品描述:适用于港口码头门机、桥机、卸船机,粒度稍平均的散货场,吃料较深,通常为水泥、硫磺、粮食、煤炭类、矿粉、矿石等。
服务热线:137-9383-8267
立即咨询

一、产品适用对象及用途

四绳抓斗一般情况与桥式起重机配合使用,用于抓取各类松散的堆积物,进行装车、卸车、转堆、加料等作业

二、 产品类型

由于抓斗容积的大小不同,所抓取物料类型不同,我们通常把抓斗分成:轻型、中型、重型、超重型。

三、四绳抓斗产品特点


其自重分配合理,结构形式简单,损坏故障率低,使用操作方便,使用寿命更长,能在多种状态下精准地完成张开闭合动作。

五、四绳抓斗技术参数表

销售方式:

出售

产品类型:

全新

是否有现货:

认证:

ISO9001-2000

品牌:

浩鑫

品牌经营类型:

自有品牌

配件适用对象:

起重机

产量:

100000

规格:

四绳双瓣抓斗

容积:

0.5

滑轮直径:

300mm

滑轮倍率:

4

可张开:

2460mm

总高:

2150mm

自重:

1.52t

斗部:

1800mm


六、产品设计图片

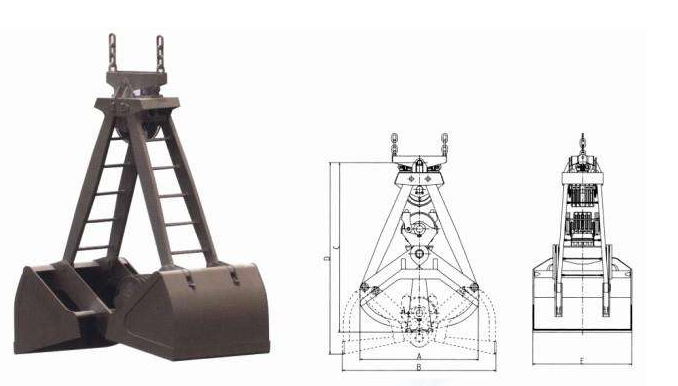

四绳抓斗设计图

七、四绳抓斗工作原理

在桥式起重机上,分别配有两组双排绳卷简,每组卷简引出两组钢丝绳,其中一组两相钢丝绳分别捆扎在抓斗平衡架两端的斜壳或吊绳环与捆绳栓上,作支持钢丝绳用。另一组两根作开闭钢丝绳用。它们分别经过挡绳轮、头部滑轮、下横梁滑轮形成滑轮组,起着抓斗的开闭作用。开始作业时,支持钢丝绳将抓斗起吊在恰当位置上,然后放下钢丝绳,这时靠下横梁的自重迫使斗部以横梁大轴为中心将斗部翻开,当斗部开至两耳板的碰块相撞时,即斗部翻开到张开极限。开斗时上横梁滑轮和下横梁滑轮中心距加大,然后支撑钢丝绳落下,将已经打开的抓斗,落在要抓取的松懈堆积物上面,再收拢开闭钢丝绳,将上梁和下梁滑轮的中心距离恢复到原来的位置,这样就完成了抓取物料过程。在闭合的斗部里已装满了物料,同时提升支持钢丝绳和开闭钢丝绳,整个抓斗亦被吊起,经行车挪动到所需卸料场地上,开斗卸下所抓取的物料。

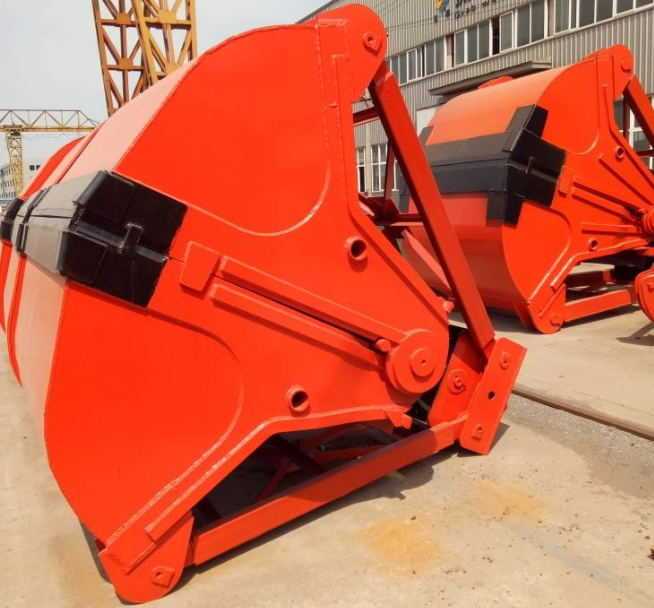

八、产品实拍图片

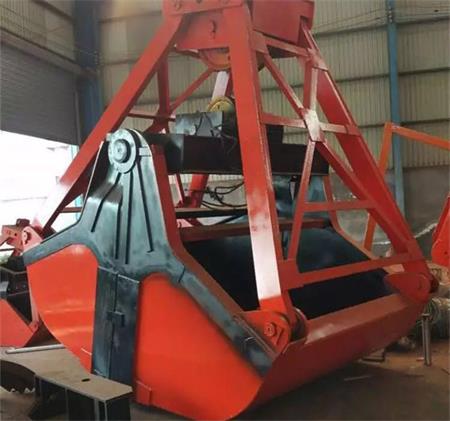

四绳抓斗出厂图

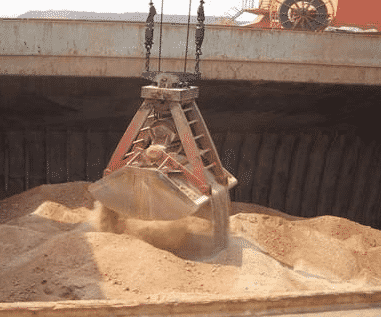

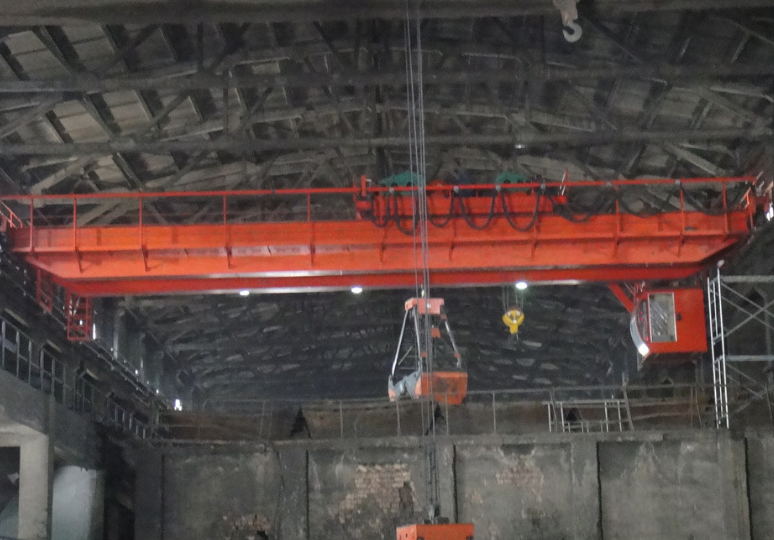

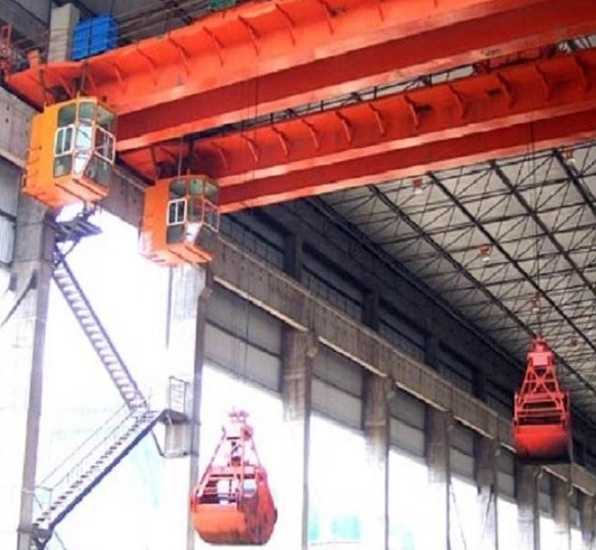

九、实拍作业图片

四绳抓斗

四绳抓斗

十、价格

根据客户需求以及抓取物、立方数,设计图纸,在线提供报价,9000-35000价格不等。
