起重机抓斗

  • 四索双瓣抓斗
  • 四索双瓣抓斗
  • 四索双瓣抓斗

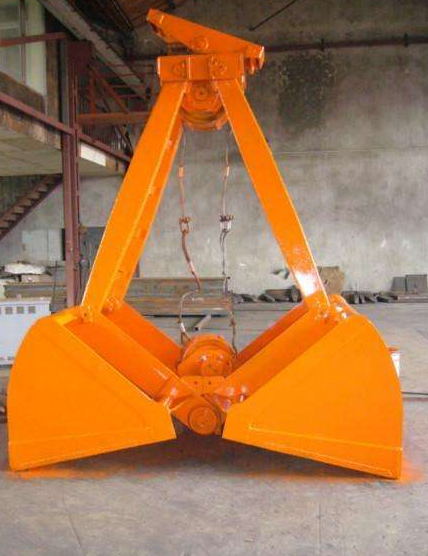

四索双瓣抓斗

产品描述:其结构分为单索、双索、四索、电动四种类型,鄂瓣能根据物料的形状和大小分别闭合,有利于大块物料的抓取,鄂瓣数量可根据所抓取物料和用户需要设计四瓣至八瓣。
服务热线:137-9383-8267
立即咨询

一、四索双瓣抓斗适用范围

适用于各种恶劣环境下高效从事废钢铁大块物料和垃圾物装卸,已在港口、铁路、冶金、矿山、建筑等行业广泛使用。

、产品参数表


是否有现货:

认证:

ISO9001

结构:

抓斗式

种类:

吊夹具

商标:

浩鑫

包装:

裸装

抓斗高:

3450mm

斗部:

2830mm

张开:

3500mm

滑轮直径:

400mm

抓取料重:

2.4t

容积:

3立方

钢丝绳直径:

16mm

配用起重机:

5t


三、技术参数

1、额定起重量:25t

2、物料比重: 1.0t/ m³

3、自重:≤8.9t

4、倍率:4

5、开闭索直径:φ32mm

6、提升链:3.8m×2

7、滑轮直径:≥630mm(底径)

8、抓取比:≥1.8


四索双瓣抓斗

四、制作工艺

1、材质选择的具体规格:

底刃口厚度≥30mm,边刃口厚度≥25mm,颚瓣厚度≥10mm,撑杆:WD690,撑杆/颚瓣回转:销轴42CrMo,表面做硬化处理;国产优质锰钢衬套;滑轮组做表面硬化处理,双润滑油路;滑轮组设置钢丝绳防跳槽装置。开闭索导向滑轮:有润滑油路;导辊做表面硬化处理;轴 42CrMo,调质处理。上滑轮座:材质 WD690(或同等级高强度耐磨材料)。

2、具有高强度耐磨板材的材质证明。

3、底部焊接4只防倾覆块。

4、表面处理和喷涂:除锈处理达到标准Sa2.5级;702环氧富锌底漆,干膜厚约75mm厚;842环氧云铁中间漆,干膜厚约100mm厚;脂肪族聚氨酯面漆,干膜厚约30×2mm厚;

5、提供抓斗开闭钢丝绳,并浇注闭式索节,过磅称重后,无异议,安装钢丝绳。

6、铭牌用不锈钢制作,安装在上承梁处,显示内容有名称、规格、制造厂家、制造日期等主要技术参数。

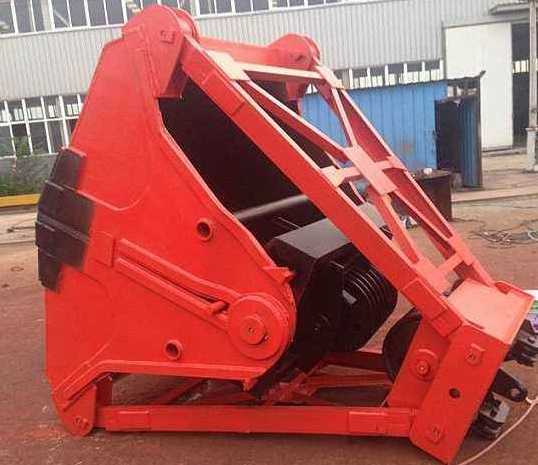

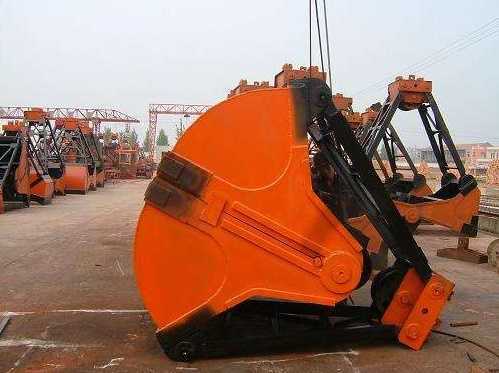

五、四索双瓣抓斗产品图片

四索双瓣抓斗

六、四索双瓣抓斗工作原理

工作开始时,支持钢丝绳将抓斗起吊在适当位置上,然后放下开闭钢丝绳,这时靠下横梁的自重迫使斗部以下横梁大轴为中心将斗部打开,当斗部开至两耳板的碰块相撞时,即斗部打开到极限。开斗时,上横梁滑轮和下横梁滑轮中心距加大,然后支持钢丝绳落下,将已打开的抓斗,落在要抓取的松散堆积物上面,再收拢开闭钢绳,将上横梁滑轮与下横梁滑轮的中心距恢复到原来的位置,这样就完成了抓取物料过程。在闭合的斗部里已装满了物料,提升开闭钢丝绳,整个抓斗亦被吊起,经行车移动到所需卸料场地上,开斗卸下所取的物料。

七、维护保养

1、使用时,先去掉抓斗上的固定块使抓斗能开闭自如;

2、检查各油孔部位并将黄油注满;

3、检查各联接部位是否松劲,或松了,须先拧紧;

4、操作前将钢丝绳调整,使抓斗处于自由的平衡状态。
