机械抓斗

  • 双绳抓斗
  • 双绳抓斗
  • 双绳抓斗
  • 双绳抓斗

双绳抓斗

产品描述:双绳抓斗适用于有双起升机构(单根绳)的各类起重机,适用于抓取各种松散沉积物。
服务热线:137-9383-8267
立即咨询

一、适用对象

主要用于港口、码头、建筑道路和桥梁等行业。

二、技术参数

是否有现货:

认证:

ISO90001

结构:

抓斗式

种类:

吊夹具

商标:

浩鑫

规格:

双绳

张开:

2175mm

配用起重机吨位:

3t

抓斗高度:

2246mm

抓斗自重:

1.14t

滑轮直径:

260mm

抓取料重:

1.275t

钢丝绳直径:

13mm

物料比重:

1.7t/m3

抓斗容积:

0.75m3

滑轮倍率:

3

三、产品分类

根据抓取物料特点,根据材料特性,可选用轻、中、重、超重。

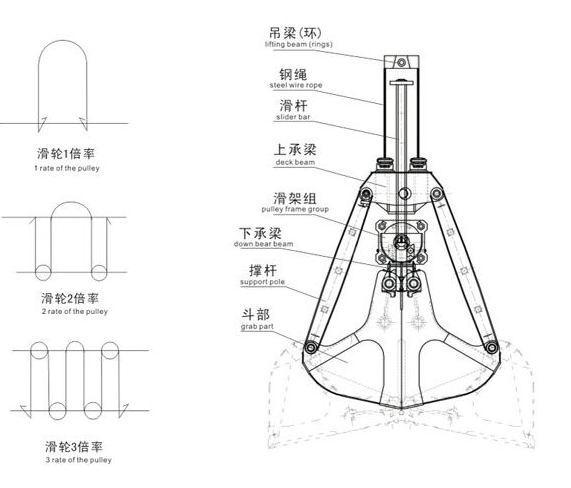

四、产品设计图纸

双绳抓斗设计图片

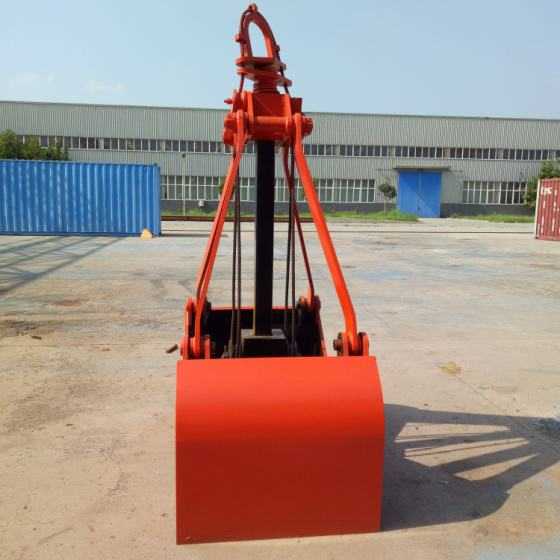

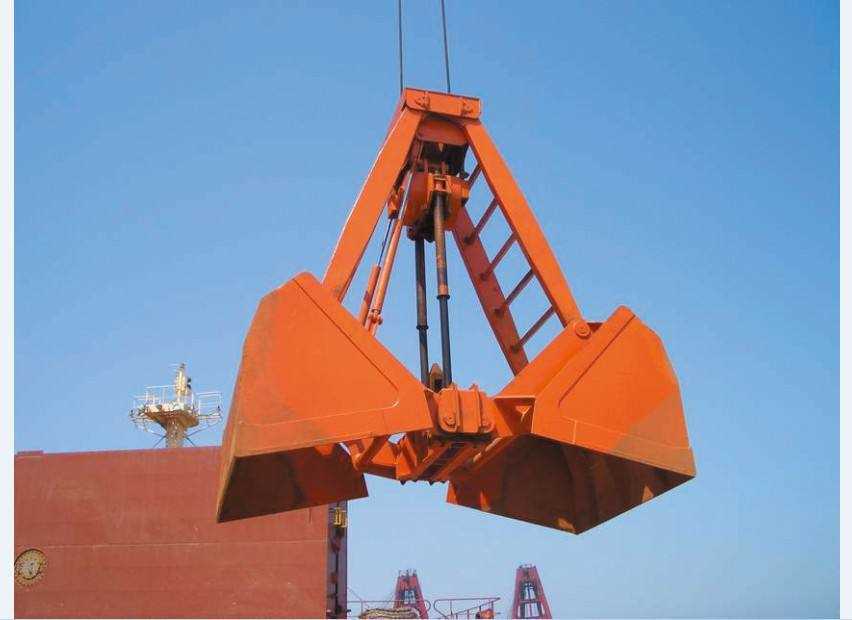

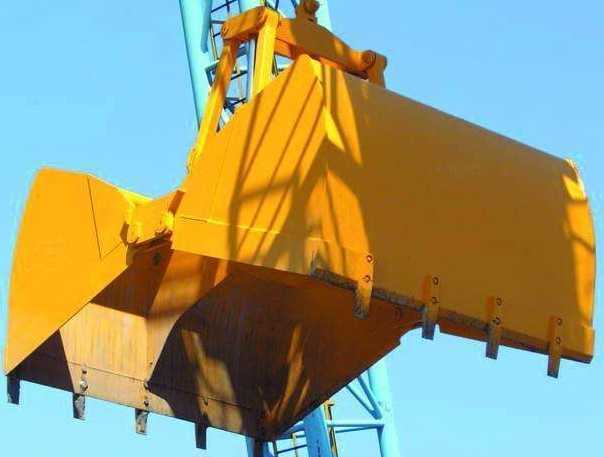

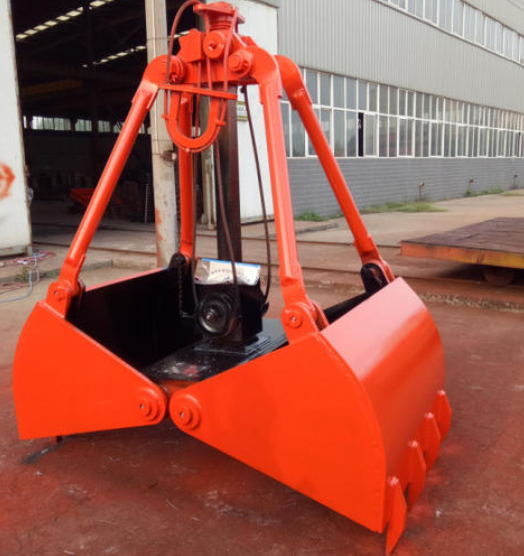

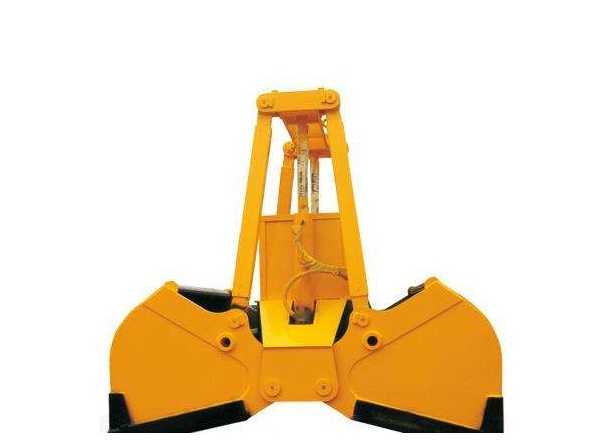

五、双绳抓斗图片

双绳抓斗

六、工作过程

所有类型的起重机都配有两组电机卷轴(即电动起重机)。每组卷筒引出一根钢丝绳,其中一根钢丝绳在抓斗平衡架的两端作为支撑,另一根钢丝绳穿过上梁和下梁的滑轮,形成滑轮组,滑轮组起到开闭斗部的作用。

七、工作原理

工作开始时,支撑钢丝绳,将抓斗吊至适当位置,然后放下开合钢丝绳。此时,下横梁的自重迫使铲斗以下横梁的大轴为中心打开。当抓斗打开直到两个耳板的碰撞块碰撞时,抓斗打开到最大极限。当抓斗打开时,上梁滑轮和下梁滑轮之间的中心距离增大,然后支撑钢丝绳下落,打开的抓斗落在待抓取的松散堆积物上,然后缠绕开合钢丝绳,上梁滑轮和下梁滑轮之间的中心距离恢复到原来的位置,完成抓料过程。在封闭的料斗里,里面装满了物料。最后,提升钢丝绳以打开和关闭抓斗。整个抓斗也由起重机提升并移动到所需的卸载场,打开以卸载抓取的材料。
