单绳悬挂式抓斗

产品描述:主要通过特制锁扣装置,使钢丝绳轮流起到支持与开闭的作用,绳索与开闭绳共用一根钢丝绳来实现抓斗的升降动作,需要启闭装置配合来完成,其卷绕结构较为简单,其缺点为生产效率略低,大量装卸作业时很少采用。
服务热线:137-9383-8267
立即咨询

一、适用对象

适用于只有一个起升卷筒(单钩)的各类起重机上,其开闭机构新颖、装卸料时开闭自如,整机使用拆卸方便,适用水下陆上作业,进行抓取、堆积。

二、单绳悬挂式抓斗注意事项

单绳悬挂式抓斗无法空中张合,手拉式和遥控式可以实现在空中打开。

三、 结构组成。

组成一般由吊梁(环)、钢丝绳、滑杆、上承梁、滑架组、下乘梁、撑杆、斗部。

四、单绳悬挂式抓斗工作原理

其开闭主要是弹性元件、滑架、锁钩等配合运动。抓取时,张开的抓斗降到物料上后,钢丝绳继续下降使滑架下滑,由于滑架上弹簧的作用,使爪子扣在钩口上,操作人员提升滑架使下横梁上升,颚板闭合。卸料时,满载斗被送到卸料场地的料堆或地面上,钢丝绳继续下降,使滑架下滑一段距离,钩口对爪子的压力立即失去,在头部上压弹簧的作用下,爪子旋转脱开钩口,司机再度起升,在下横梁和物料自重作用下逐渐使颚板张开。

五、可抓取物料分类表:

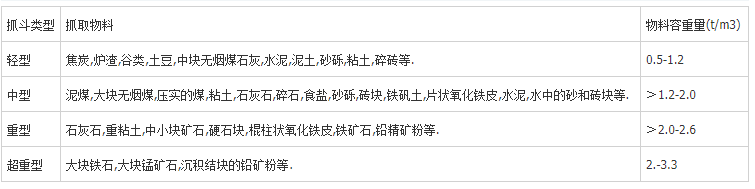

单绳抓斗可抓取物料分类表

六、单绳悬挂式抓斗作业过程步骤:

主要是依靠抓斗滑移块、凸块、凹槽以及顶针相互作用来完成装卸料过程。

1、先从抓斗打开放在物料上面开始,由于重力作用,滑移块下降,凸块被顶针顶成约30°角;

2、提钢丝绳,整个滑移块顺着导轨上移,移动一小块距离之后凸块与凹槽衔接(凸块再次小角度旋转),带动整个下承梁上移,完成抓斗关闭抓料;

3、卸料时,释放钢丝绳,此时抓斗底部先接触支撑面,由于重力作用,滑移块下降,凸块被顶针顶成水平方向(抓斗没有打开);

4、提钢丝绳,滑移块上移,凸轮被凹槽挡至垂直状,处于导轨外两侧,于是滑移座与下承梁分离,向上趋接上承梁,抓斗在离开地面瞬间由于重量作用,斗瓣打开卸料;

5、卸完料的抓斗在空中处于打开状态,放在物料上面,滑移块下降,凸轮被顶针顶成约30°角,完成一个抓取过程。

七、单绳悬挂式抓斗产品设计图片

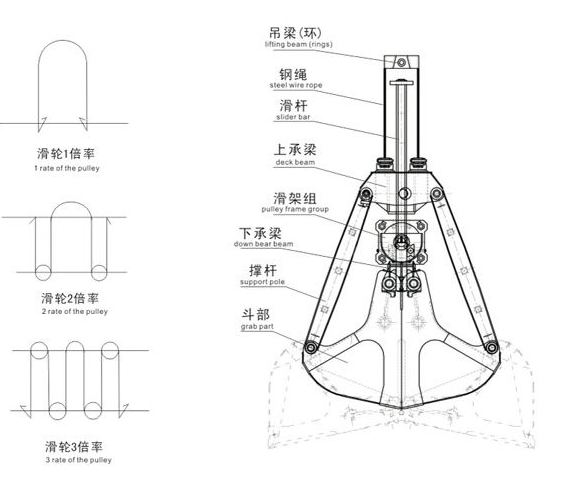

单绳抓斗设计图片图纸

八、单绳悬挂式抓斗产品图片

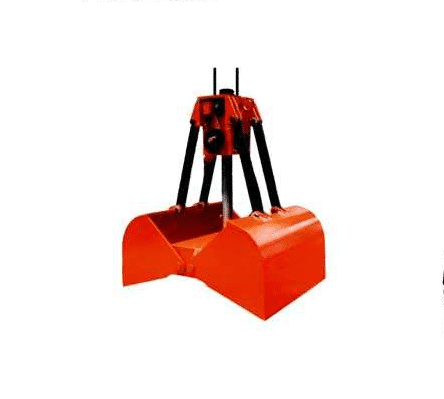

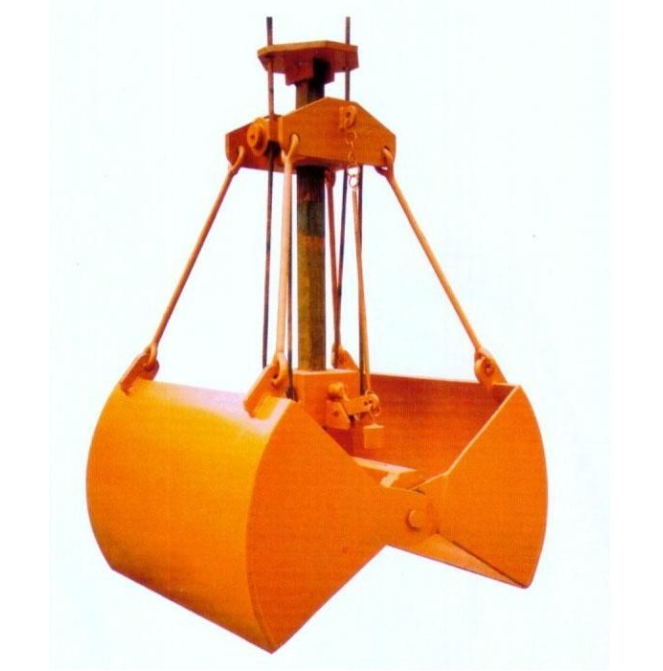

单绳抓斗

九、单绳悬挂式抓斗使用注意事项:

1、抓斗在启动前,先确认作业场地所有人员是否在安全范围内,以防发生意外危险;

2、操作使用抓斗时,操作人员应坐在驾驶室内,不得擅自离开工作岗位;

3、对其零部件要经常进行检查,如发现有受损或磨损等,应立即上报并进行更换;

4、在维护保养前,要正确确认关闭开关,以免造成其意外滑动;

5、抓斗作业时,避免出现迅速转向、快速上提及突然停止,这些动作对抓斗的损害是非常大的;

6、钢丝绳应经常进行检查,如发现有问题应及时进行处理。

十、采购须知:

1、请告知工程师配用于起重机械吨位及使用条件环境;

2、抓取物料的明细及物料重量;

3、提供抓斗尺寸或者图纸,确实抓斗选型要求;

4、工业环境及材质要求;

5、其他特殊要求。
